Șină STRELA pentru uși culisante suspendate
Șina STRELA este un profil de ghidare tip C din gama CAIS, conceput pentru realizarea sistemelor de uși culisante suspendate și a sistemelor de umbrire tip oblon. Profilul constituie calea de rulare pentru cărucioarele compatibile, permițând configurarea unui sistem de culisare adaptat dimensiunilor și cerințelor proiectului.
Gama cuprinde trei familii dimensionale – STRELA 33, STRELA 42 și STRELA 57 – fiecare fiind asociată cu anumite tipuri de cărucioare CAIS.
Variante disponibile
STRELA 33
Profilul STRELA 33 are următoarele dimensiuni:
- A – lățime: 33 mm
- B – înălțime: 31 mm
- C: 19 mm
- S – grosime: 2 mm
Este disponibil în lungimi de:
- 1.000 mm – STRELA 33/1
- 2.000 mm – STRELA 33/2
- 3.000 mm – STRELA 33/3
- 4.000 mm – STRELA 33/4
- 6.000 mm – STRELA 33/6
Conform informațiilor tehnice disponibile, profilul este compatibil cu cărucioare din gamele 2 SCF, 4 SCF, 2 SCTS, 2 SCTL și 4 SCML, în funcție de configurația sistemului.
STRELA 42
Pentru sisteme care necesită un profil de dimensiuni superioare, gama include STRELA 42:
- A – lățime: 42 mm
- B – înălțime: 53 mm
- C: 24 mm
- S – grosime: 2,5 mm
Lungimile disponibile sunt:
- 1.000 mm – STRELA 42/1
- 2.000 mm – STRELA 42/2
- 3.000 mm – STRELA 42/3
- 4.000 mm – STRELA 42/4
- 6.000 mm – STRELA 42/6
Profilul este prevăzut pentru utilizare cu cărucioarele compatibile din gama 2 SBK / 4 SBK.
STRELA 57
STRELA 57 reprezintă varianta cu cele mai mari dimensiuni din această gamă:
- A – lățime: 57 mm
- B – înălțime: 67 mm
- C: 30 mm
- S – grosime: 3 mm
Este disponibilă în lungimi de:
- 1.000 mm – STRELA 57/1
- 2.000 mm – STRELA 57/2
- 3.000 mm – STRELA 57/3
- 4.000 mm – STRELA 57/4
- 6.000 mm – STRELA 57/6
Această variantă este compatibilă cu cărucioarele din gamele 2 SAK / 4 SAK.
Finisaj galvanizat
Profilele STRELA sunt disponibile cu finisaj galvanizat, caracteristică importantă pentru componentele metalice utilizate în realizarea sistemelor de uși și în aplicații unde este necesară o bună protecție a suprafeței.
Alegerea profilului trebuie realizată împreună cu celelalte componente ale sistemului, în special cărucioarele de rulare și elementele de prindere și susținere.
Sistem modular pentru diferite tipuri de proiecte
Gama STRELA permite alegerea dimensiunii profilului în funcție de configurația sistemului de culisare. Cele trei variante pot fi integrate cu componentele CAIS compatibile pentru realizarea unui ansamblu complet.
Sistemul poate include, în funcție de proiect:
- șină de ghidare STRELA;
- cărucioare de rulare compatibile;
- console pentru susținerea și fixarea șinei;
- plăci și elemente de prindere;
- opritoare și accesorii de poziționare;
- alte componente necesare realizării sistemului de culisare suspendată.
Această abordare modulară permite selectarea componentelor în funcție de caracteristicile concrete ale ușii și de condițiile de montaj.
Aplicații
Profilele STRELA pot fi utilizate pentru realizarea diferitelor sisteme de culisare suspendată, inclusiv:
- uși culisante suspendate;
- uși pentru hale și spații industriale;
- uși pentru anexe și clădiri tehnice;
- sisteme de închidere pentru spații agricole;
- proiecte rezidențiale;
- sisteme de umbrire tip oblon.
Alegerea între STRELA 33, STRELA 42 și STRELA 57 trebuie făcută în funcție de dimensiunile și masa elementului mobil, tipul cărucioarelor utilizate și configurația generală a sistemului.

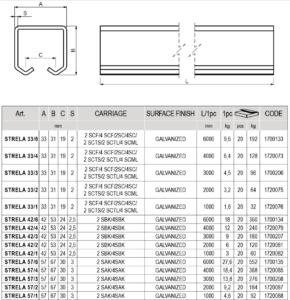

Specificații tehnice
| Model | Lățime A | Înălțime B | C | Grosime S | Lungimi disponibile | Finisaj |
|---|---|---|---|---|---|---|
| STRELA 33 | 33 mm | 31 mm | 19 mm | 2 mm | 1–6 m | galvanizat |
| STRELA 42 | 42 mm | 53 mm | 24 mm | 2,5 mm | 1–6 m | galvanizat |
| STRELA 57 | 57 mm | 67 mm | 30 mm | 3 mm | 1–6 m | galvanizat |
Lungimile standard disponibile în documentația prezentată sunt 1.000, 2.000, 3.000, 4.000 și 6.000 mm.
Compatibilitatea cu cărucioarele CAIS
Pentru funcționarea corectă a sistemului, șina trebuie aleasă împreună cu un cărucior compatibil din gama CAIS:
- STRELA 33: gamele 2 SCF / 4 SCF, 2 SCTS / 2 SCTL și 4 SCML;
- STRELA 42: gamele 2 SBK / 4 SBK;
- STRELA 57: gamele 2 SAK / 4 SAK.
Compatibilitatea exactă și capacitatea portantă a ansamblului trebuie stabilite în funcție de căruciorul selectat și de configurația completă a ușii.
Cum se alege șina STRELA potrivită?
Alegerea profilului nu ar trebui realizată exclusiv în funcție de dimensiunea șinei. Pentru configurarea corectă a sistemului trebuie luate în calcul:
- greutatea ușii;
- dimensiunile canatului;
- tipul și numărul cărucioarelor;
- lungimea necesară a șinei;
- structura pe care se realizează montajul;
- frecvența de utilizare;
- condițiile specifice ale proiectului.
Prin corelarea șinei cu accesoriile și cărucioarele compatibile poate fi realizat un sistem complet de culisare suspendată, dimensionat corespunzător aplicației.
Întrebări frecvente
Care este diferența dintre STRELA 33, STRELA 42 și STRELA 57?
Principalele diferențe sunt dimensiunile profilului, grosimea materialului și gamele de cărucioare cu care fiecare variantă este compatibilă.
În ce lungimi sunt disponibile șinele STRELA?
Conform datelor tehnice disponibile, variantele STRELA 33, 42 și 57 sunt disponibile în lungimi standard de 1, 2, 3, 4 și 6 metri.
Șina include și cărucioarele de rulare?
Șina reprezintă o componentă a sistemului. Cărucioarele și celelalte accesorii trebuie selectate în funcție de configurația dorită și de compatibilitatea cu profilul STRELA ales.
Pot folosi orice cărucior cu o șină STRELA?
Nu. Fiecare dimensiune de profil este proiectată pentru anumite game de cărucioare. Compatibilitatea trebuie verificată înainte de configurarea sistemului.
Ce variantă STRELA este potrivită pentru o anumită greutate a ușii?
Capacitatea sistemului nu trebuie stabilită doar după dimensiunea șinei. Este necesară luarea în calcul a cărucioarelor utilizate și a configurației complete a ansamblului.
