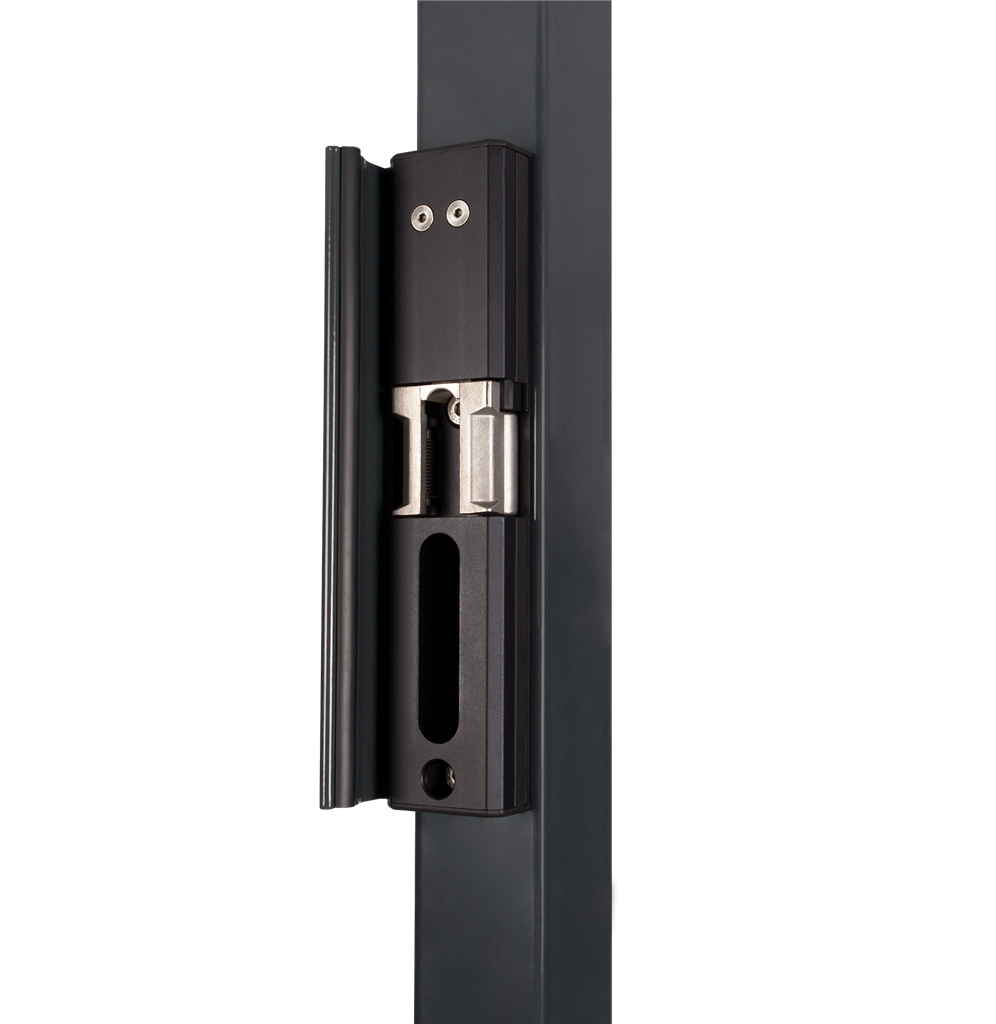

Opritor electric Locinox MODULEC SA pentru încuietori aplicate
Locinox MODULEC SA este un opritor electric conceput pentru porți echipate cu încuietori aplicate, fiind o soluție potrivită pentru integrarea accesului pietonal în sisteme electrice de control acces.
Produsul combină construcția adaptată utilizării la exterior cu posibilitatea alimentării la 12–24 V AC/DC și sistemul patentat de fixare Quick-Fix, care facilitează instalarea pe poartă.
MODULEC SA este disponibil în două versiuni de funcționare – Fail Close și Fail Open – permițând alegerea configurației în funcție de cerințele specifice ale proiectului.
Două variante de funcționare: Fail Close și Fail Open
Opritorul electric MODULEC SA poate fi ales în două versiuni:
- E – Fail Close: opritorul rămâne închis în cazul întreruperii alimentării electrice;
- R – Fail Open: opritorul se deschide în cazul întreruperii alimentării electrice.
Această diferență este importantă în proiectarea unui sistem de control acces. Varianta potrivită trebuie selectată în funcție de modul în care trebuie să se comporte poarta în cazul unei pene de curent, precum și de cerințele de securitate și evacuare aplicabile proiectului.
Conceput pentru încuietori aplicate
MODULEC SA este destinat porților echipate cu încuietori aplicate, reprezentând o soluție pentru electrificarea sistemului de închidere fără a înlocui întreaga configurație mecanică a porții.

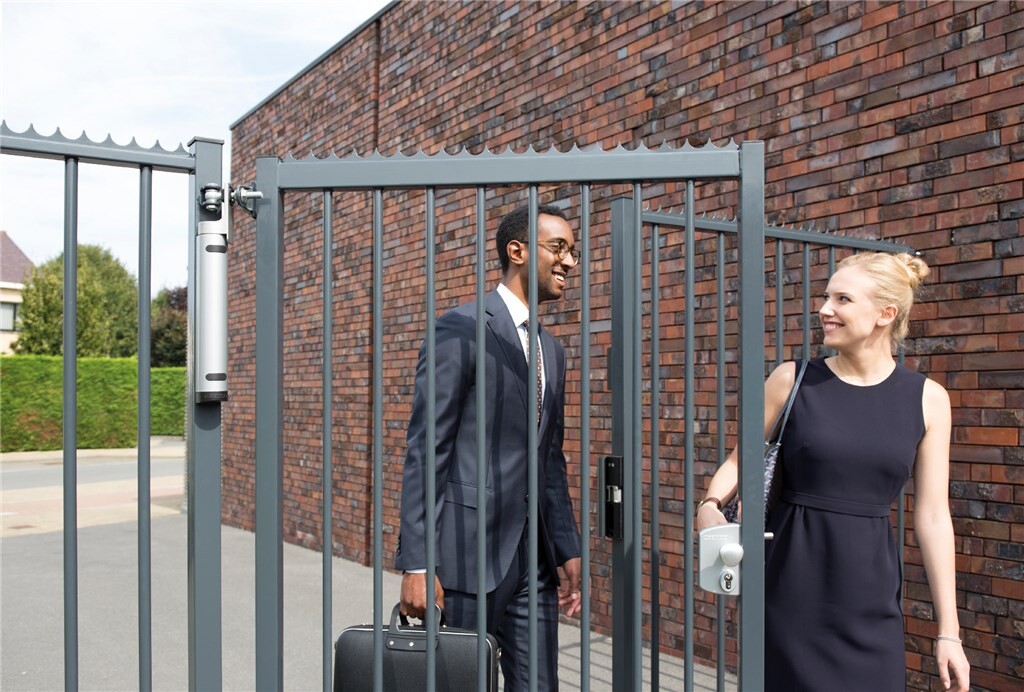

Produsul poate fi utilizat pentru:
- porți pietonale rezidențiale;
- accesuri în proprietăți comerciale;
- porți pentru spații industriale;
- sisteme de acces controlat;
- porți conectate la interfoane;
- sisteme electronice compatibile de comandă a accesului.
Pentru o funcționare corectă este necesară verificarea compatibilității dintre opritor, încuietoarea aplicată și sistemul electric de comandă.
Compatibil cu profile cu adâncimea de 40–60 mm

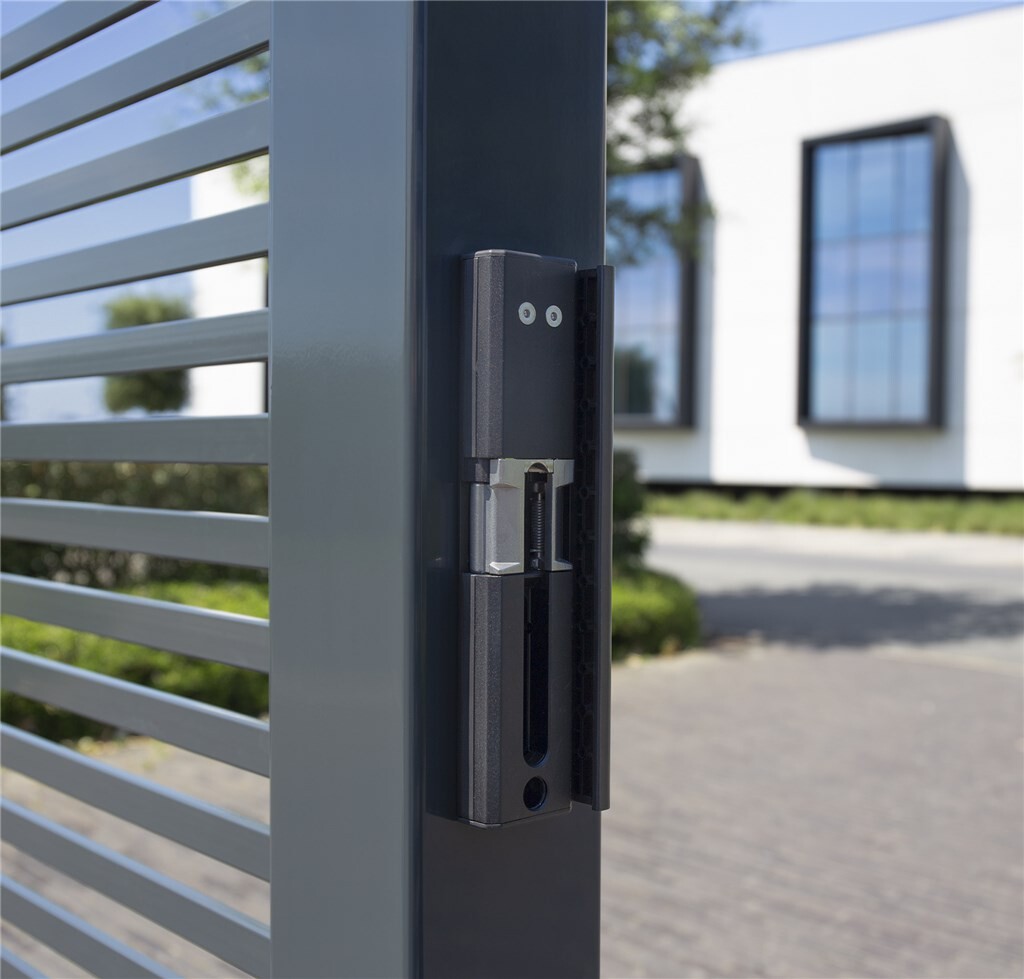

Opritorul electric MODULEC SA este reglabil pentru profile de poartă cu adâncimea cuprinsă între 40 și 60 mm.
Această plajă de reglare facilitează integrarea produsului în diferite configurații constructive ale porților pietonale și oferă flexibilitate la instalare.
Modelul utilizează același șablon de găurire ca variantele de yale SA, SH și SM, simplificând procesul de pregătire și montaj în proiectele care utilizează componente compatibile.
Rezistență la presiune de 300 kg
MODULEC SA oferă o rezistență la presiunea exercitată asupra limbii zăvorului de 300 kg.
Această caracteristică contribuie la menținerea unei închideri ferme și face produsul potrivit pentru sisteme de acces pietonal unde componentele de închidere sunt supuse unei utilizări repetate.
Conform specificațiilor disponibile, mecanismul a fost testat până la 500.000 de acționări, caracteristică relevantă pentru aplicațiile cu utilizare frecventă.
Instalare cu sistemul Quick-Fix
Pentru simplificarea montajului, MODULEC SA utilizează sistemul patentat Quick-Fix de la Locinox.
Acesta permite o fixare rapidă și facilitează instalarea precisă a opritorului pe profilul porții.
Produsul permite și schimbarea ușoară a direcției, putând fi adaptat pentru configurații cu deschidere pe stânga sau pe dreapta.
Construcție pentru utilizarea pe porți exterioare
Carcasa este realizată din aluminiu anodizat negru, material ales pentru rezistența la coroziune și integrarea în aplicații exterioare.
MODULEC SA este disponibil în mai multe finisaje, ceea ce permite adaptarea vizuală la culoarea și designul porții:
- aluminiu;
- negru RAL 9005;
- antracit RAL 7016;
- verde RAL 6005.
Alimentare flexibilă la 12–24 V AC/DC
Opritorul electric poate fi alimentat la 12–24 V AC/DC, facilitând integrarea cu diferite surse și sisteme compatibile de control acces.
Caracteristici electrice
- Tensiune: 12–24 V AC/DC
- Putere: 15 W
- Consum la 12 V: 1,25 A
- Consum la 24 V: 0,62 A
Înainte de instalare este recomandată verificarea compatibilității dintre sursa de alimentare, sistemul de comandă și varianta MODULEC SA selectată.
Specificații tehnice
- Producător: Locinox
- Model: MODULEC SA
- tip: opritor electric pentru încuietori aplicate;
- disponibil în versiune E – Fail Close;
- disponibil în versiune R – Fail Open;
- testat până la 500.000 de acționări;
- rezistență la presiunea pe limba zăvorului: 300 kg;
- sistem patentat de fixare Quick-Fix;
- același șablon de găurire ca variantele de yale SA, SH și SM;
- schimbare ușoară pentru deschidere pe stânga sau pe dreapta;
- carcasă din aluminiu anodizat negru;
- rezistență la coroziune;
- reglabil pentru profile cu adâncimea de 40–60 mm;
- tensiune de alimentare: 12–24 V AC/DC;
- consum la 12 V: 1,25 A;
- consum la 24 V: 0,62 A;
- putere: 15 W.
Soluție pentru electrificarea porților cu încuietori aplicate
MODULEC SA oferă o soluție practică pentru proiectele în care o poartă pietonală echipată cu încuietoare aplicată trebuie integrată într-un sistem electric de control acces.
Posibilitatea de a alege între variantele Fail Close și Fail Open, compatibilitatea cu profile de 40–60 mm, alimentarea la 12–24 V AC/DC și sistemul de montaj Quick-Fix permit configurarea soluției în funcție de cerințele specifice ale accesului.
Întrebări frecvente
Pentru ce tip de încuietori este destinat MODULEC SA?
Este conceput pentru utilizarea împreună cu încuietori aplicate montate pe porți.
Care este diferența dintre versiunile E și R?
Versiunea E – Fail Close rămâne închisă în lipsa alimentării electrice, în timp ce versiunea R – Fail Open permite deschiderea atunci când alimentarea este întreruptă.
Cu ce profile este compatibil?
MODULEC SA este reglabil pentru profile de poartă cu adâncimea cuprinsă între 40 și 60 mm.
Care este tensiunea de alimentare?
Produsul funcționează la 12–24 V AC/DC.
Poate fi montat pentru deschidere pe stânga sau pe dreapta?
Da. Direcția poate fi schimbată pentru adaptarea la configurația porții.
Este potrivit pentru utilizare frecventă?
Conform specificațiilor produsului, MODULEC SA a fost testat până la 500.000 de acționări.
Ce rezistență oferă mecanismul de închidere?
Opritorul are o rezistență declarată la presiunea exercitată asupra limbii zăvorului de 300 kg.
Descarca – Manual instalare yala electrica MODULEC SA Locinox
Video – Instructiuni instalare yala electrica MODULEC SA Locinox:
